RANPELEN J-560S

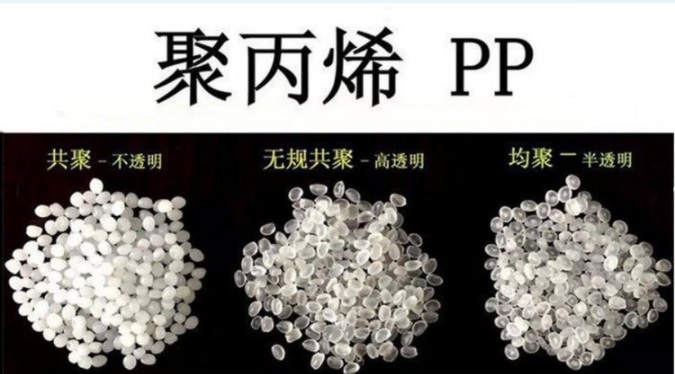

Polypropylene Random Copolymer

Lotte Chemical Corporation

产品说明：

J-560S is a nucleated random copolymer for injection molding applications. This grade is designed to be processed in conventional injection molding equipment and offers super excellent transparency, good stiffness/impact strength balance, high gloss, high hinge property and low smell.


添加剂	成核剂
特性	成核的刚性，良好高光抗撞击性，良好气味低到无清晰度，高无规共聚物
用途	护罩媒介包装容器食品容器文具
RoHS 合规性	RoHS 合规
加工方法	注射成型

物理性能	额定值	单位制	测试方法
比重	0.900	g/cm3	ASTM D792, ISO 1183
熔流率（熔体流动速率） (230°C/2.16 kg)	18	g/10 min	ASTM D1238, ISO 1133

硬度	额定值	单位制	测试方法
洛氏硬度 (R 级)	95		ASTM D785

机械性能	额定值	单位制	测试方法
抗张强度
屈服	29.4	MPa	ASTM D638
屈服	26.5	MPa	ISO 527-2
伸长率 (断裂)	> 100	%	ASTM D638, ISO 527-2
弯曲模量
--	1180	MPa	ASTM D790
--	971	MPa	ISO 178

冲击性能	额定值	单位制	测试方法
悬壁梁缺口冲击强度
-10°C	25	J/m	ISO 180
-10°C	29	J/m	ASTM D256
23°C	54	J/m	ASTM D256
23°C	49	J/m	ISO 180

热性能	额定值	单位制	测试方法
载荷下热变形温度
0.45 MPa, 未退火	95.0	°C	ASTM D648
0.45 MPa, 未退火	85.0	°C	ISO 75-2/B

光学性能	额定值	单位制	测试方法
雾度	20	%	ASTM D1003
